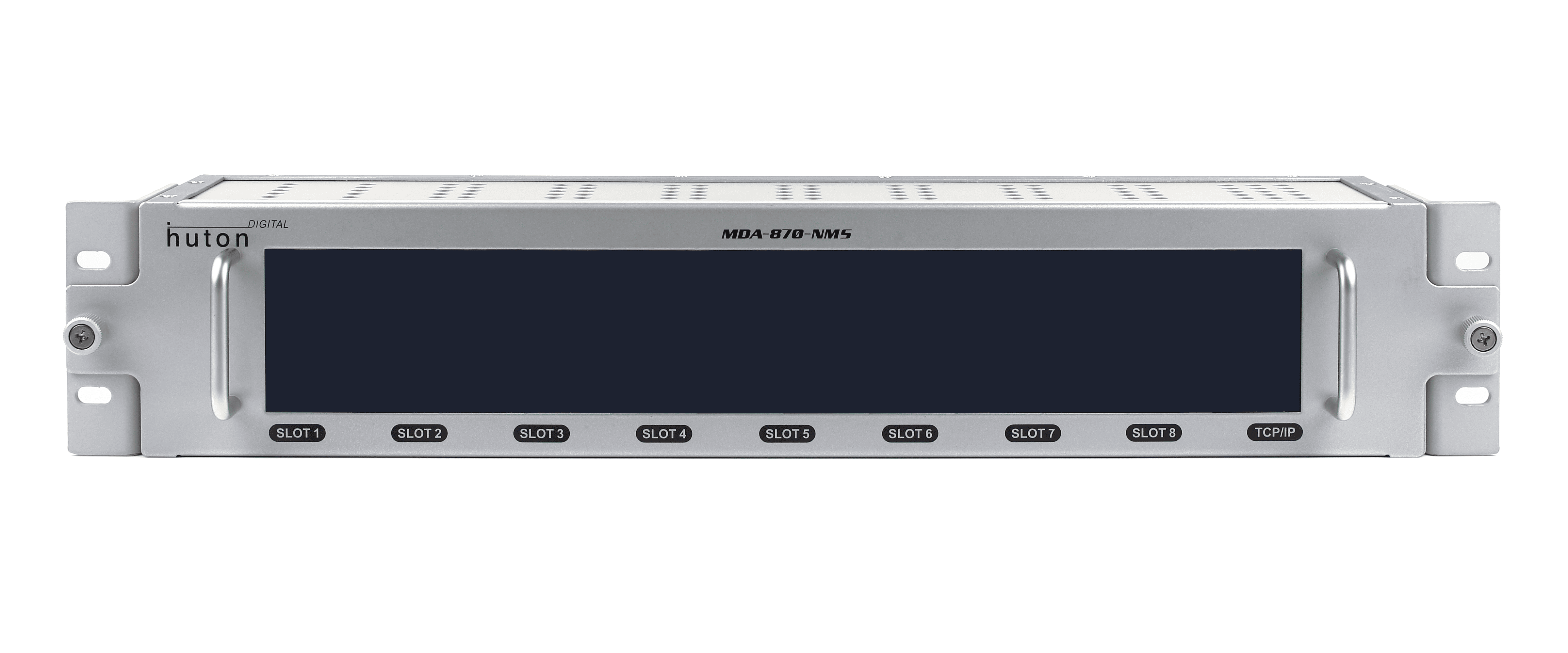

MDA-870 NMS
PRODUCT
제품의 특징
• Dual AC/DC Power Adaptor
• Dual DC/DC Power Module
• TCP/IP card _ Huton SW support
• Distributor card (DA-170NMS)
• Hot-swap support
Overview
- MDA-870-NMS(DS3/ASI/SD-SDI Distributor)는 하나의 프레임에 최대 8개 까지 슬롯을 장착할 수 있는 1:7 분배기입니다. 각 프레임에 고객사의 요구에 따라 DC(-48V) 또는 AC(Adaptor)를 사용할 수 있는 Dual Power로 되어 있습니다. 또한 MDA-870-NMS는 각각의 슬롯의 입력 및 출력 신호를 모니터링 할 수 있는 모듈이 장착 되어 있어 휴톤에서 자체 개발한 NMS SW로 장비의 상태(알람)를 확인할 수 있습니다. 전원이 차단된 상태에서도 원 신호가 Output 1으로 Bypass 기능을 선택할 수 있도록 구현하였으며, 모듈이 없을 시에도 Back Plane 자체에서 원 신호가 Output 1으로 Bypass 기능을 할 수 있습니다.
Input Specification
- BNC connector type
- 75 ohm impedance
- No. of Input : 1 ch x 8 slots
Output Specification
- BNC connector type
- 75 ohm impedance
Data Processing
- 1 to 7 signal distribution
- Return loss : > 12 dB @ 270 MHz
- Gain @ 75 ohm : 1 +/- 0.1
Physical Power
- 2 RU size
- Weight : 2 kg with full option
- Input voltage : AC 100 ~ 240V, 50/60Hz
- Power consumption : 26 Watt
