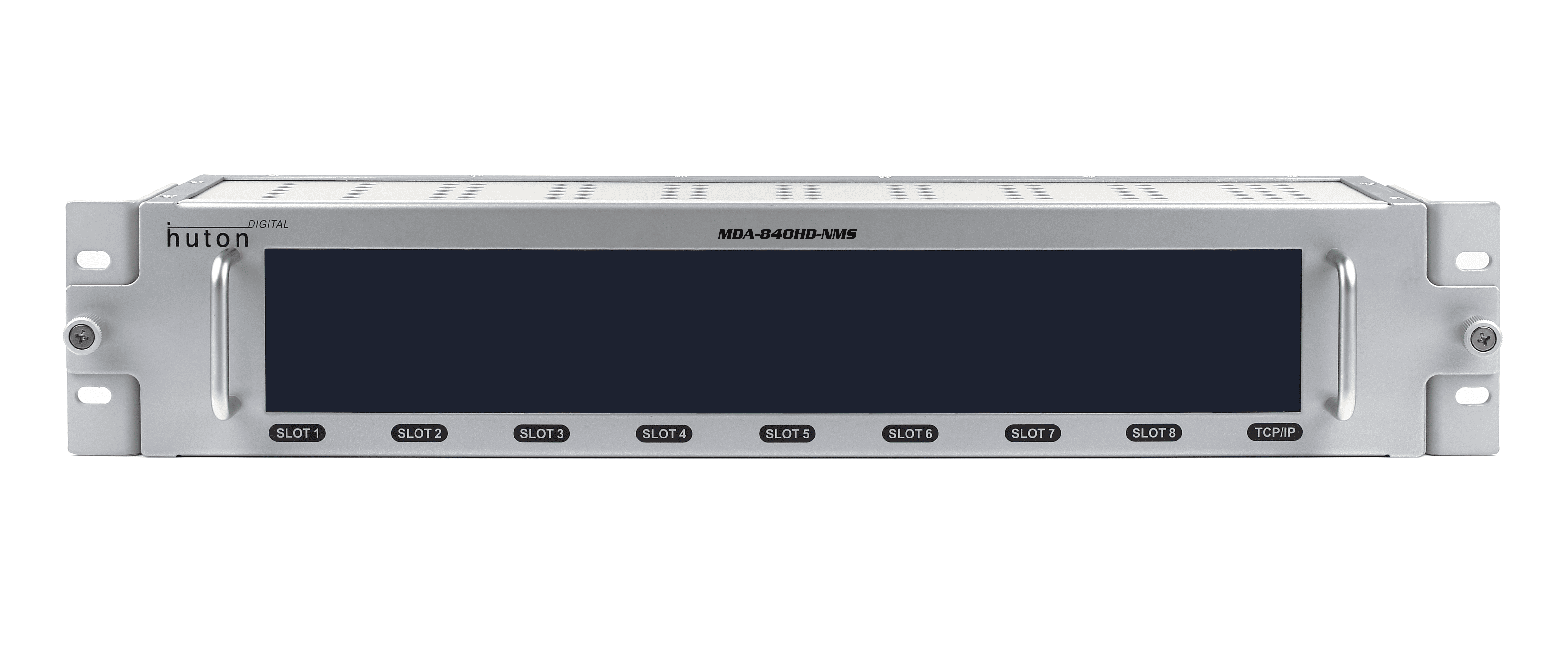

MDA-840HD NMS
PRODUCT
제품의 특징
• 1:4 HD(SD)-SDI Distribution
• Output 1 port bypass
• Dual AC/DC Power Adaptor support
• Dual DC/DC Power Module support
• Up to 8ch expandable
• Hot-swap support
• NMS SUPPORT (Option)
Overview
- MDA-840HD-NMS 는 하나의 프레임에 최대 8개 까지 슬롯을 장착할 수 있는 1:4 HD-SDI(SD-SDI) 분배기입니다. 각 프레임에 고객사의 요구에 따라 DC(-48V) 또는 AC(Adaptor)를 사용할 수 있는 Dual Power로 되어 있습니다. 전원이 차단된 상태 및 모듈이 없을 시에도 Back Plane 자체에서 원 신호가 Output 1 포트로 bypass 되도록 설계 되었습니다. 따라서, 예상치 못하게, 장비의 전원이 차단되더라도 신호가 정상적으로 송출될 수 있습니다. 프레임에 장착되어 있는 각각의 슬롯들은 "Hot-Swap" 기능을 지원합니다.
Input Specification
- BNC connector type
- 75Ω impedance
- Number of input : 1ch x 8 slots
Output Specification
- BNC connector type
- 75Ω impedance
- 4ch output per slot
Data Processing
- 1 to 4 signal distribution
- Gain @ 75Ω : 1±0.1
- Signal Amplitude : 800mV ±10%(p-p)
- Rise Time, Fall Time : 100ps ~ 270ps
Physical Power
- 2RU size for 1 to 4 distributor
- Weight : 2kg with full option
- Input voltage : AC 100 - 240V, 50/60Hz
- Power consumption : 35Watt
