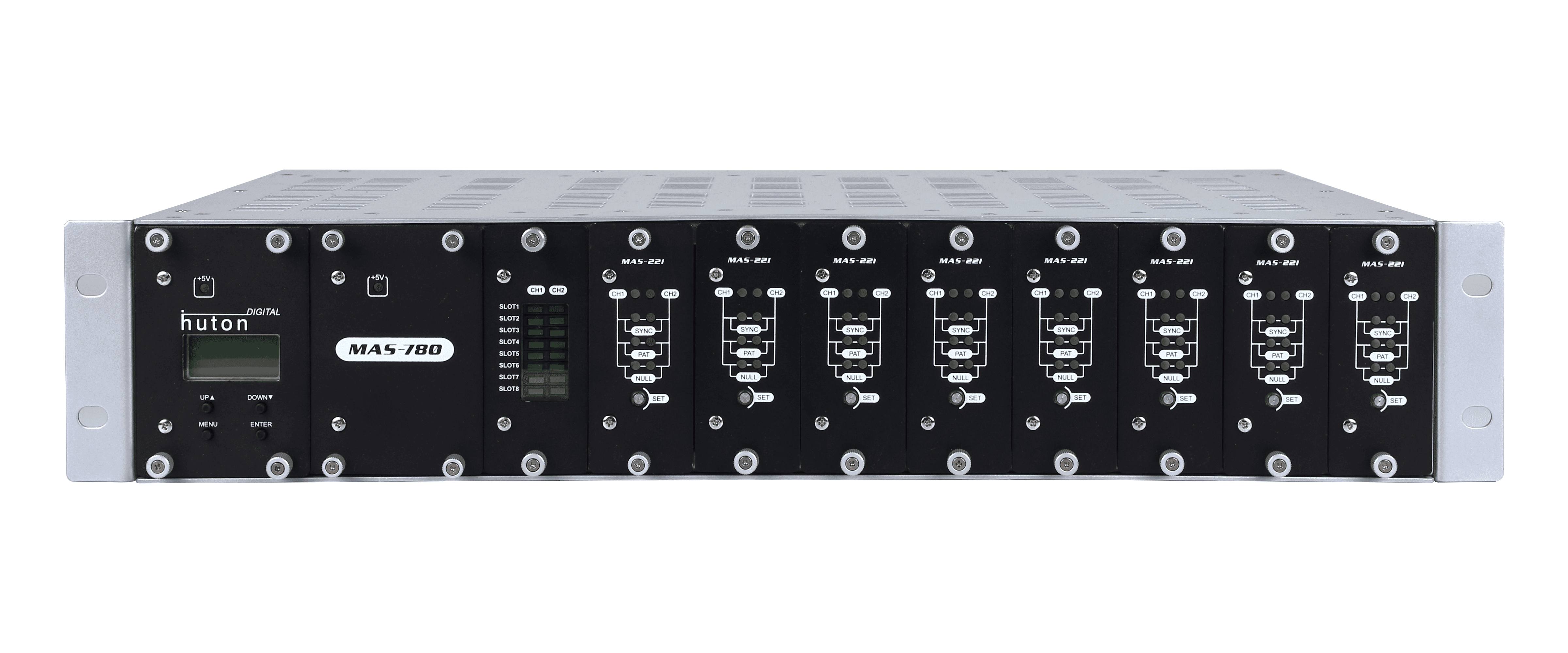

MAS-780
PRODUCT
제품의 특징
User selectable detection criteria : TS sync loss, PAT availability, Null stuffing rate
Detection for both input channels (CH1 and CH2)
Programmable input switching logic
Bypass of main output signal from CH1 at the power-off or/and no ASI Switcher Card (MAS-221)
LCD front panel control of Main Power Module
Ethernet control software : HUTON ASISW
Hot-swappable for the exchange of MAS-221
2RU type with up to 8 switching cards
Dual power
Overview
- MAS-780은 DTV 송출 계통의 초단에 설치되어 DVB-ASI 신호에 이상이 있을 때 비상 Link로 절체 하는 장비로서 방송사고를 최소화하기 위한 장비이며, DVB-ASI 형식으로 입력되는 신호 2채널을 받아서 선택된 한 채널을 Equalizing 하여 출력합니다. 또한 전원이 차단되거나, ASI Switcher Card (MAS-221)가 없을 시에도 CH1 신호가 Main output으로 Pass_Through 됩니다.
Input Specification
- DVB-ASI Input : CH1 and CH2
- 75 ohm BNC type connector
Output Specification
- Dual DVB-ASI Output : Main and Spare output
- 75 ohm BNC type connector
Data Processing
- Detection logic
- TS sync loss : standard detection logic
- PAT availability : ON/OFF
- Null stuffing rate : OFF / 5% ~ 90% (5% step level) / 91%~99% (1% step level)
Physical Power
- Dimension : 485mm(L) x 135mm(H) x 280mm(D)
- 2RU rack mount type
- Weight : 5 kg with full option
- Input voltage : AC 100 ~ 240V, 50/60Hz
- Power consumption : 50 Watt with full option
