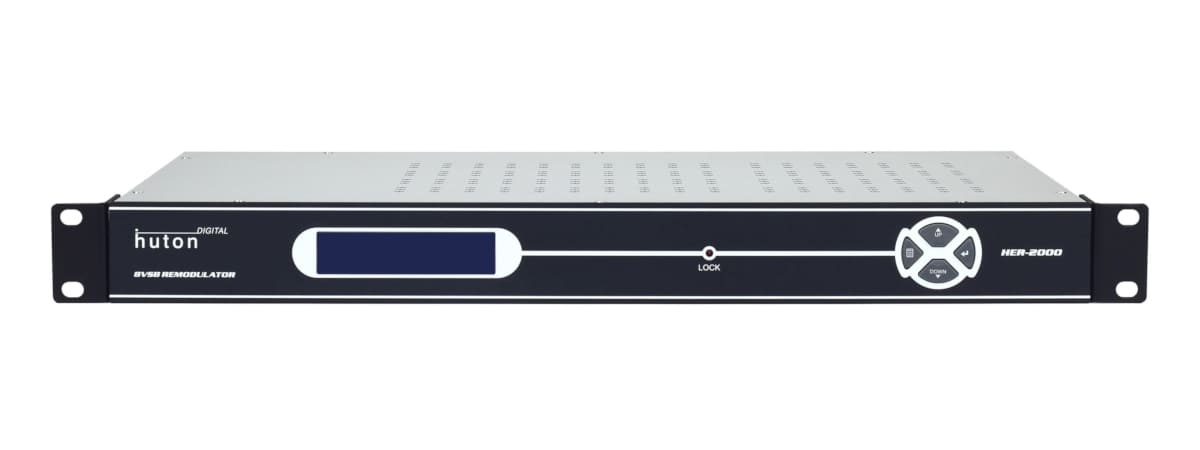

HER-2000
PRODUCT
제품의 특징
HER-2000은 8VSB Remodulator로서 ATSC(8VSB) 표준 규격에 부합하는 국내 디지털 지상파 재전송을 위한 최적의 솔루션입니다.
HER-2000은 안테나에서 수신된 국내 디지털 지상파 신호를 Demodulation하여 송출 및 수신 중에 생길 수 있는 신호 내의 Ghost나 Noise를 제거하는 Error Correction 과정을 거친 후 ATSC(8VSB) 표준 규격으로 변조하여 RF로 송출하여 주는 장비입니다.
우리나라와 같이 지리적 특성상 방송음영지역이 많은 곳에서는 최적의 국내 디지털 지상파 재전송 솔루션입니다.
입력 신호가 없을 경우 RF 출력단의 전원을 제어하는 절전기능을 포함하고 있습니다. 형식 인증 취득 제품입니다.
Input Specification
- Standard ATSC(8VSB) RF
- RF Input Frequency : 54 ~ 864 MHz
- RF Input Level : 35 ~ 85 dBuV
- RAMP Pattern input by itself
Output Specification
- Digital RF(8VSB) output
- RF Output Level : 0 dBm +/- 5 dB
- Spurious : less than - 60 dB
- Return Loss : more than 10 dB @ 75 ohm
- Phase Noise : Typical - 98 dBc/Hz @ 20 KHz
- Group Delay Time : +/- 50 ns
- RF Level Control Step : 1 dB
- Attenuation Level : max. 19 dB
- Signal to Noise : Typical 32 dB at RF
Data Processing
- ATSC 8VSB demodulation & modulation
- 19.392658 Mbps of bit rate processing
- Real time error correction
- Automatic system error monitoring
- Automatic system re-activation
- RF up-converting
Physical Power
- Dimension : 485mm(L) x 45mm(H) x 250mm(D)
- Weight : 2.0 kg
- Input voltage : AC 100 ~ 240V, 50/60Hz
- Power consumption : 12 Watt
