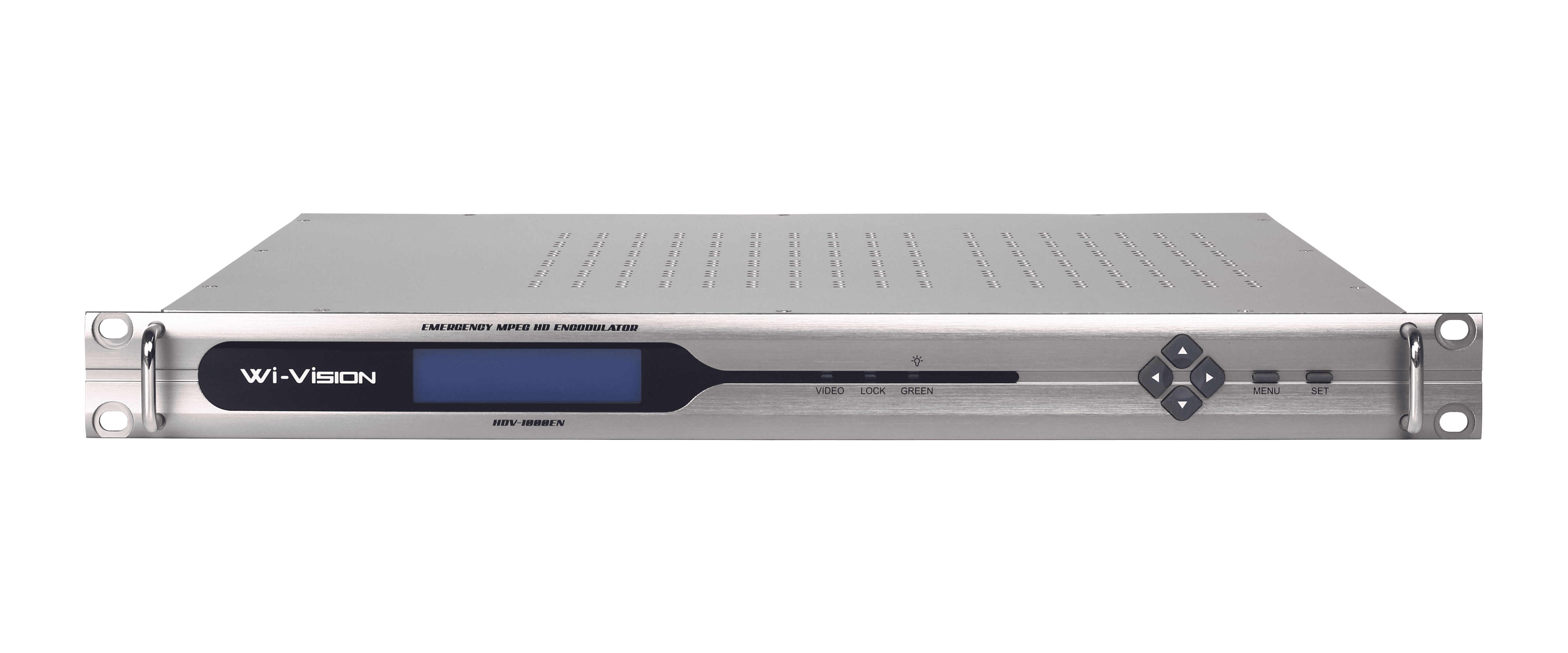

HDV-1000EN
PRODUCT
제품의 특징
• MPEG-2 HD (MP@HL) or MPEG-2 SD (MP@ML) Video encoding
• Dolby Digital or MPEG-1 Layer-2 Audio encoding
• MPEG-2 HD/SD_HDMI or Component, SDI Video input
• MPEG-2 SD_Composite Video input
• MPEG-2 HD/SD_Embedded HDMI or Stereo Analog (L/R), Embedded SDI Audio input
• MPEG-2 SD_Stereo Analog (L/R) Audio input
• Automatically detecting Video Resolution
• Standard Digital RF output (54 ~ 864 MHz) with level of 0 dBm
• Built in PSIP (VCT) Front panel control & Optional Ethernet control
• Green Function for power saving
• 긴급재난안내방송 송출 기능
• 긴급재난안내 자막 실시간 송출 기능 (OPTION)
• PIP, PBP 기능 – 본방송 / 긴급재난안내방송 / 본방송 + 긴급재난 안내방송
Overview
- Emergency HDV-1000EN은 MPEG-2 Encoder와 Modulator가 내장된 일체형 장비로서 MPEG-2 HD와 MPEG-2 SD를 선택하여 지원하며, HD 및 SD 입력 신호를 모두 수용하여 고화질의 MPEG-2 신호로 압축한 후 국내 디지털 공중파 표준 규격인 ATSC(8VSB)로 변조하여 RF신호로 송출하는 기능과 화재 등 위급상황 발생 시 재난방송 서버로부터 송출되는 영상을 입력받아서 재난상황을 알리는 방송을 강제적으로 송출하는 기능이 결합된 방송장비 입니다.
Input Specification
- MPEG-2 HD/SD : 2 x HDMI or Component, SDI Video
- MPEG-2 SD : Composite Video
- MPEG-2 HD/SD : 2 x Embedded HDMI or Stereo Analog (L/R), Embedded SDI Audio
- MPEG-2 SD : Stereo Analog (L/R) Audio
- Serial & Ethernet port
Output Specification
- Digital RF(8VSB) output
- RF Output Level : 0 dBm +/- 5 dB
- Spurious : less than - 60 dB
- Return Loss : more than 10 dB @ 75ohm
- Phase Noise : Typical - 98 dBc/Hz @ 20 KHz
- Group Delay Time : +/- 50 ns
- RF Level Control Step : 1 dB
- Attenuation Level : max. 19 dB
- Signal to Noise : Typical 32 dB at RF
Data Processing
- Video Encoding : MPEG-2 HD/SD (MP@HL/ML), 4:2:0
- Audio Encoding : Dolby Digital or MPEG-1 Layer-2
- 1 ~ 18 Mbps of Video encoding bit rate (0.5 step)
- 192, 256 or 384 kbps of Audio encoding bit rate
- Resolution : 1080i / 720p / 480i
Physical Power
- Dimension : 485mm(L) x 45mm(H) x 400mm(D)
- Weight : 3 kg
- Input Voltage : AC100 ~ 240V, 50/60Hz
- Power Consumption : 18 Watt
